Elementhalter

Durch den Boom, Elemente 4,0 mm
Auf dem Boom 15 x 15 mm Standard, Elemente 6 .. 10 mm
Auf dem Boom 20 x 20 mm Standard, Elemente 6 .. 12 mm
Auf dem Boom 25 x 25 mm Standard, Elemente 6 .. 12 mm
Auf dem Boom 25 x 25 mm hoch, Elemente 6 ... 12 mm
Verstärkungsplättchen für Ø 8 mm Elemente





• Elementhalter für durch den Boom 6 x 4.0 mm

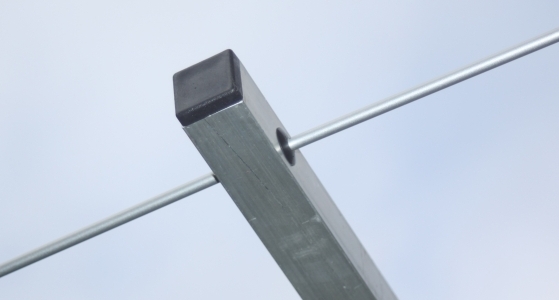

Faßt Elemente von Durchmesser 4,0 mm, für elektrisch isolierte Montage durch den Boom.





Zurückgehend auf die als DJ9BV Nylon-Nieten Methode zur Elementmontage, welche dieser von DL6WU gelernt hat, der sie wiederum von DJ6NS aufgegriffen hat, ist diese Art, die Elemente zu montieren, so bekannt wie erprobt. Dünne Elemente auf diese Weise zu montieren, ergibt eine sehr effektive, leichtgewichtige Yagi-Uda Antenne für die UHF Bänder mit einem Verhältnis von Gewicht und Windlast zu Antennen-G/T, das nur schwer zu überbieten ist.

Die Nylon-Nieten sind schwer zu beschaffen und Ersatz wie Plastikendstopfen müssen erst selbst durchbohrt werden. Dabei bietet die Methode einzigartige HF-technische Eigenschaften. So habe ich mich entschlossen, eine Spritzgussform fertigen zu lassen.






Neue Charge: leicht anderes Plastik, graue Farbe





Dieser Halter ist nach meinen Zeichnungen aus UV-Stabilisiertem Plastik gefertigt.
Die Elemente haben strammen Sitz, eine Toleranz im Elementdurchmesser ist nicht vorgesehen.

Vergewissern Sie sich bitte, dass Ihre vorgesehenen Elemente dem Sitz von 4.00 mm entsprechen. Das Bohrloch im Boom muss genau 6.0 mm Druchmesser besitzen. Ich möchte niemand enttäuschen, wenn diese Halter nicht aufgepresst werden können oder keinen "Grip" haben bei nicht genau passenden Elementdurchmessern!

Für Hinweise zum Einbau siehe hier: dg7ybn.de

Ein Aufdrückrohr von etwa 8x1 mm wird benötigt, um die Halter im Boom einzuschlagen.

Bitte beachten: Neue Charge, leicht anderes Plastik, etwas weicher

Art.Nr.   Beschreibung Verfügbar Preis
Halter durch 6x4 mm   Elementhalter für durch den Boom 6 x 4.0 mm     € 0.10

Ausverkauft, Entschuldigung ...



Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten



Referenzen bitte?

Array aus 128 x GTV 70-11w in Arbeit bei DL7APV. Darin sind 2560 Stück der 4x6 mm Elementhalter von 7arrays verbaut. Mehr über diese Antennengruppe hier












• Elementhalter für auf dem Boom 15 x 15 mm Standard

Passt für Elementdurchmesser 6 mm ... 10 mm, für Montage der Elemente auf 15 x 15 mm Boom.
Dies ist der bekannte und gut ausgemessenen Halter, den es bei vielen Firmen zu kaufen gibt.











Applikationsdetails siehe www.dg7ybn.de, hier

• Befestigungsschraube ist M3 x 35 mm für 8 mm Elemente
• Befestigungsschraube ist M3 x 35 mm für 8 mm Elemente mit Verstärkungsplatte
• und 10 mm Elemente mit oder ohne Verstärkungsplatte

Bitte folgende Boom-Korrekturen benutzen:

144 MHz = 2.7 mm (elem. Ø 8 ... 10 mm)
432 MHz = 4.8 mm (elem. Ø 6 ... 10 mm)


Komplett-Set A für 8 mm Elemente

• Elementhalter
• Verstärkungsplatte
• Schraube M3 x 35
• große Scheibe
• selbstsicherned Mutter, alles V2A






Art.Nr.   Beschreibung     Verfügbar   Preis
Halter auf 15x15mm Std.   Elementhalter für auf dem Boom, Elem. 6-12 mm, Standard
Quadratischer Boom 15 x 15 mm
    € 0.70

Set A Halter auf 15x15mm Std.   Elementhalter 15 x 15 mm, Standard, Verstärkungsplatte für 8 mm Elem., Schraube M3 x 35 mm, Scheibe groß, Mutter selbstsichernd     € 1.65



Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten





• Elementhalter für auf dem Boom 20 x 20 mm Standard

Passt für Elementdurchmesser 6 ... 12 mm, für Montage der Elemente auf 20 x 20 mm Boom.
Dies ist der bekannte und gut ausgemessenen Halter, den es bei vielen Firmen zu kaufen gibt.


ACHTUNG:
Diese Standardhalter sind ausverkauft. Ich kann einen begrenzte Zahl eines Ersatztyps anbieten. Gleicher BC und allgemeine Daten, aber verstärkt (wie ex Konni-Antennen):










Alter Typ

Anwendungsbeispiel mit Verstärkungsplättchen:









Applikationsdetails siehe www.dg7ybn.de, hier

• Befestigungsschraube ist M3 x 35 mm für 8 mm Elemente
• Befestigungsschraube ist M3 x 40 mm für 8 mm Elemente mit Verstärkungsplatte
• und 10 mm Elemente mit oder ohne Verstärkungsplatte

Bitte folgende Boom-Korrekturen benutzen:

  70 MHz = 2.3 mm (ca.)
144 MHz = 3.9 mm (elem. Ø 8 ... 10 mm)
403 MHz = 7.1 mm (elem. Ø 6 ... 10 mm)
432 MHz = 7.5 mm (elem. Ø 6 ... 10 mm)


Komplett-Set A für 8 mm Elemente

• Elementhalter
• Verstärkungsplatte
• Schraube M3 x 40
• große Scheibe
• selbstsicherned Mutter, alles V2A






Art.Nr.   Beschreibung     Verfügbar   Preis
Halter auf 20x20mm Std.   Elementhalter für auf dem Boom, Elem. 6-12 mm, Standard
Quadratischer Boom 20 x 20 mm
    € 0.75

Set A Halter auf 20x20mm Std.   Elementhalter 20 x 20 mm, Standard, Verstärkungsplatte für 8 mm Elem., Schraube M3 x 40 mm, Scheibe groß, Mutter selbstsichernd     € 1.70

Bitte Lieferfähigkeit anfragen!


Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten





• Elementhalter für auf dem Boom 25 x 25 mm Standard

Passt für Elementdurchmesser 6 ... 12 mm, für Montage der Elemente auf 25 x 25 mm Boom.
Dies ist der bekannte und gut ausgemessenen Halter, den es bei vielen Firmen zu kaufen gibt.
Vergleichen Sie den Preis!

Anwendungsbeispiel mit Verstärkungsplättchen:









Applikationsdetails siehe www.dg7ybn.de, hier

• Befestigungsschraube ist M3 x 40 mm für   8 mm Elemente (mit und ohne Verstärkungsplatte)
• Befestigungsschraube ist M3 x 45 mm für 10 mm Elemente (mit und ohne Verstärkungsplatte)


Bitte folgende Boom-Korrekturen benutzen:

144 MHz =   7.6 mm (Elem. Ø 8 ... 10 mm)
403 MHz = 10.4 mm (Elem. Ø 6 ... 10 mm)
432 MHz = 11.0 mm (Elem. Ø 6 ... 10 mm)


Komplett-Set A für 8 mm Elemente

• Elementhalter
• Verstärkungsplatte
• Schraube M3 x 40
• große Scheibe
• selbstsicherned Mutter, alles V2A






Art.Nr.   Beschreibung     Verfügbar   Preis
Halter auf 25x25mm Std.   Elementhalter für auf dem Boom, Elem. 6-12 mm, Standard, Quadratischer Boom 25 x 25 mm     € 1.10

Set A Halter auf 25x25mm Std.   Elementhalter 25 x 25 mm, Standard, Verstärkungsplatte für 8 mm Elem., Schraube M3 x 40 mm, Scheibe groß, Mutter selbstsichernd     € 1.99



Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten




• Elementhalter hoch für auf dem Boom 25 x 25 mm

Passt für Elementdurchmesser 6 ... 12 mm, für Montage der Elemente auf 25 x 25 mm Boom.
Dieser Halter ist nach meinen Zeichnungen aus UV-Stabilisiertem Plastik gefertigt.









YBN 70-5m, 8 mm Elemente auf 25 x 25 mm Boom mit diesen Haltern (Messyagi für die Boom Korrektur)





Bitte folgende Boom Korrektur benutzen:

144 MHz = 3,7 mm (Elem. Ø 8 ... 10 mm)
432 MHz = 7,1 mm (Elem. Ø 8 ... 10 mm)


Komplett-Set A für 8 mm Elemente

• Elementhalter
• Verstärkungsplatte
• Schraube M3 x 50
• große Scheibe
• selbstsicherned Mutter, alles V2A


Art.Nr.   Beschreibung     Verfügbar   Preis
Halter hoch auf 25x25mm   Elementhalter hoch für auf dem Boom, Ele. 6-12 mm, Quadratischer Boom 25 x 25 mm     € 0.75

Set A Halter auf 25x25 mm Hoch   Elementhalter 25 x 25 mm, Hoch, Verstärkungsplatte für 8 mm Elem., Schraube M3 x 50 mm, Scheibe groß, Mutter selbstsichernd     € 1.80

Ausverkauft, Entschuldigung ...


Beachte: Set A macht nur für 8 mm Elemente Sinn


Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten




Produkte zur Komplettierung der Elementmontage für bis zu Ø 10 mm und Booms 25 x 25 mm

´
Art.Nr.   Beschreibung
Schraube M3x50 VA   DIN 933 / ISO 4017 Schraube M3 x 50 mm
Edelstahl V2A


Unterlegscheibe M3 VA groß   DIN 9021 / ISO 7093 Unterlegscheibe M3 groß
Edelstahl V2A



Unterlegscheibe M3 VA   DIN 125B / ISO 7090 Unterlegscheibe M3 Standard
Edelstahl V2A


Mutter M3 VA selbstsichernd   DIN 985 Mutter M3, selbstsichernd
Edelstahl V2A



Siehe Schraubenseite






• Verstärkungsplättchen für Ø 8 mm Elemente

Passt auf Elemente von Ø 8 mm. Verstärkt das Element genau da, wo es sinnvoll ist.

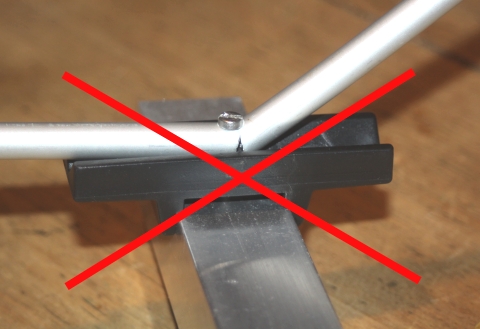

Das ist eben der Befestigungspunkt wo schon die 3 mm Bohrung das Rohr schwächt. Das ist aber gleichzeitig der Punkt, der alle Kräfte aufnimmt. Darum brechen Elemente aus Rohr genau hier.

Mit den Verstärkungsplättchen sind die Elemente ungleich widerstandsfähiger.















Frequenzverschiebung?

  50 MHz = nicht messbar
144 MHz = nicht mehr aus 50 kHz aufwärts
423 MHz = bisher nicht getestet


Art.Nr.   Beschreibung     Verfügbar   Preis
Verstärkungsplatte 8mm Elem   Verstärkungsplättchen für Ø 8 mm Elemente,
20 x 9 x 0.8 mm, V2A
    € 0.40
